Псковский укрепрайон. ДОТ 7

Продолжим изучение Псковского укрепрайона знакомством с трехамбразурной долговременной огневой точкой под номером 7, постройки 1931 года, Логозовического батальонного района обороны.
ДОТ 7 находится на еле заметном возвышении чуть северо-восточнее бывшей деревни Острая Клетка и расположена во второй линии обороны. На месте деревни сейчас зарастающее кустами поле ничем не выдающее ее существование в прошлом. В 1933 году в Острой Клетке насчитывалось всего семь дворов.

На фрагменте Схемы Псковской УП [РГВА, Ф. 22, Оп. 32, Д. 2830, Л. 28]*, предположительно 1935 года, видно, что ДОТ 7 прикрывает пространство позади огневых точек 6, 8, и 14. Необходимость сокращения количества сооружений и обеспечения максимально широкого сектора обстрела во второй линии привела к тому, что ДОТ 7 получил три пулеметные амбразуры с общим сектором обстрела в 148 градусов. Крайний левый азимут обстрела 197 градусов, крайний правый - 345 градуса [РГВА, Ф. 25888, Оп. 3, Д. 155, Л. 143].

Огневая точка полностью перекрывала огнем полевые дороги соединяющие деревни Поддубье, Острая Клетка и Золотуха, находясь в месте их пересечения, а также держала под контролем уходящие в тыл и в сторону фронта к железной дороге Псков-Рига грунтовки. Кроме того, ДОТ 7 держала под огнем саму деревню Острая Клетка, в случае захвата ее противником со стороны железной дороги, до которой по прямой был всего один километр. Правый фланг огневой точки (чуть позади) прикрывал ДОТ 5, левый - находящийся за железнодорожной насыпью ДОТ 15 Нееловского БРО, а в тылу находились ДОТы 9 и 9а. Укреплению этого участка было уделено особое внимание по причине нахождения его на стыке с Нееловским БРО и расположения рядом железной дороги.

Как и другие трехамбразурные ДОТы второй линии обороны ДОТ 7 был своеобразным узлом связи для сооружений под номерами 6, 8 и 14. К нему сходились телефонные линии от них, а дальше кабель шел на КНП 39 Логозовичского БРО. Прямого кабеля на КНП ДОТы первой линии, как правило, не имели.
Интересно, что на Схеме существующих сооружений и полевого заполнения Псковского УР по состоянию на 1 января 1939 года рядом с ДОТ 7 отмечен не затушеванный треугольник (в легенду карты такой значек не вынесен) [РГВА, Ф. 25888, Оп. 3, Д. 174, прил. карта-склейка]. Можно предположить, что это КП полевого типа для 1-ой пулеметной роты 56-ой СД, занимавшей оборону на данном участке. К 1939 году в Псковском укрепрайоне отказались от структуры из пяти батальонных районов, заменив их пятью ротными опорными пунктами, лишь слегка изменив границы зон ответственности. Система связи сохранилась от старой структуры.

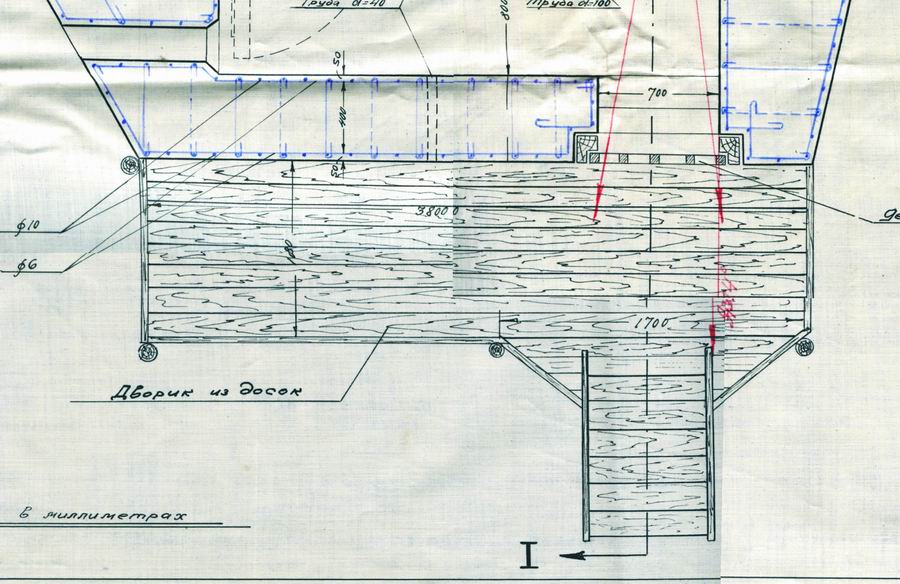

Рассмотрим устройство сооружения по архивным документам. Как я уже отмечал, ДОТы Псковской УП относятся к нескольким основным типам, но несмотря на кажущееся сходство почти все они отличаются формой и различными мелочами. Это связано с индивидуальной посадкой каждого сооружения на местность с учетом рельефа, выбором наиболее эффективных секторов обстрела в системе укрепрайона, а так же вероятного направления артиллерийского огня противника. Для примера возьмем исполнительный чертеж ДОТа 32, как наиболее соответствующий нашему сооружению [РГВА, Ф. 22, Оп. 23, Д. 2831, Л.  41]. Как я уже отмечал, есть версия, что исполнительные чертежи по Псковской УП в фондах РГВА делались, скорее всего, постфактум, после постройки сооружений и представляют собой произведения чертежного искусства начала 30-х годов прошлого века. Выполнены они на качественной полупрозрачной бумаге под лен цветными чернилами и неплохо сохранились в архиве.


ДОТ 7 имеет один боевой каземат на три пулеметные амбразуры и прикрывающий вход сквозник с продухом. Многогранник ДОТа слегка сплюснут и растянут по фронту. Наш ДОТ отличается от приведенного на чертеже большим объемом боевого каземата, позволяющим использовать все три амбразуры для огня из станковых пулеметов системы "Максим" с деревянных станков СТАД Горносталева. Так как наше сооружение построено в 1931 году, то на чертеже показано отсутствие пулеметных заслонок П-31. Их установили предположительно в 1936 году при доусилении и достройке Псковской УП.
Вход в ДОТ прикрыт сквозником с продухом для предотвращения воздействия взрывной волны на тяжелую герметичную дверь каземата, изготовленную из дубовых плах, обшитых ковельным железом. Еще одна амбразура для стрельбы из личного стрелкового оружия прикрывает противоштурмовую решетку входа в сквозник. Первоначально такие решетки изготовлялились из дерева (как видно на чертеже). Позже их заменили на металлические. Вход в ДОТ, как правило, оформлялся двориком, откосы которого обшивались досками, для предотвращения засыпания входа при артиллерийском обстреле и укрытия полевого заполнения. Какие-либо противохимические устройства отсутствуют.

Снарядостойкость сооружения рассчитывалась как обеспеченная от однократного попадания 6" осколочно-фугасного гаубичного снаряда и определялась по тогдашней классификации как М-2. Толщина фронтальных стен составляла 1350 мм, а покрытия с противоотколом - 900 мм.

Получив представление о конструкции сооружение осмотрим его в натуре снаружи и изнутри. Место расположения ДОТ 7 в настоящее время часто используется для пикников дачниками и местными жителями. Вокруг него и внутри в изобилии встречаются артефакты культуры узкогорлых сосудов последних десятилетий.
Вид с фронта с северо-востока на ДОТ 6. Засыпанные грунтом амбразуры практически не угадываются. На переднем плане следы мелиорации, хотя местами они напоминают сильно заплывшие окопы


Где-то тут под подтеками на бетоне скрыта крайняя правая амбразура

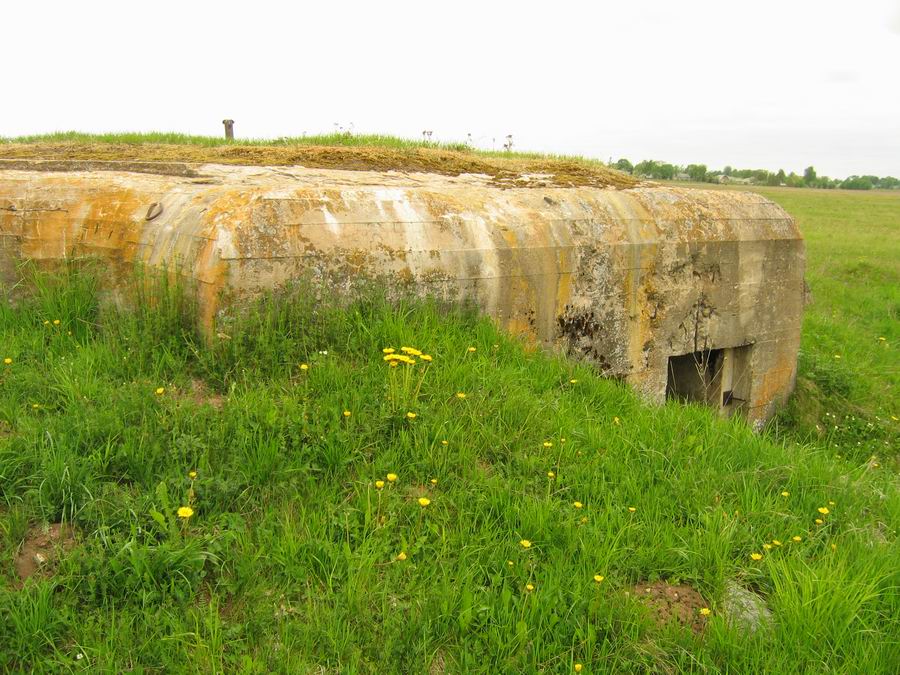

Вид на сооружение с юго-запада со стороны центральной и левой амбразур. Обратите внимание на сохранившиеся на бетоне железные кольца для крепления маскировки. Первоначально сооружения маскировались под сараи или холмы, но к концу 30-х годов предполагалось использовать маскировочные сети. Недостаток первых вариантов маскировки неоднократно отмечается в архивных документах. Сараи выделялись своей не характерными для данной местности конструкцией, а в случае обстрела земля и доски маскировочных конструкций могли завалить амбразуры выведя из строя огневую точку на длительное время.


Обратите внимание на характерный признак бетонирования сооружения в начале 30-х годов. Опалубка изготовлена из горизонтально расположенных досок


Вид на сооружение с юга, со стороны левофланговой амбразуры. На дальнем плане деревня Поддубье, ныне Дуброво


Характерный изгиб поверхности сооружения с левой стороны при переходе к сквознику, вызванный необходимостью увеличения объема каземата. Здесь хорошо сохранились кольца для крепления маскировки и бетонный бортик на покрытии, препятствующий сползанию грунта обсыпки и отводящий осадки в нужном направлении


Тыльная стенка сооружения за которой находится сквозник. Его продух полностью засыпан грунтом. бетонная поверхность над входом в сквозник имеет следы пулевых отметин. Противоштурмовая решетка вместе с закладными частями (рамой) отсутствует. На покрытии сооружения виднеется труба выхода антенны радиосвязи. Ее назначение - предохранять основание антенный от повреждения осколками бетона при обстреле




Вид на сектор обстрела левой амбразуры. Вдалеке виднеется ДОТ 14


Вид на сектор обстрела центральной амбразуры. ДОТ 8, находящийся у леса на переднем крае практически не виден


Труба радиоантенны на покрытии сооружения в нескольких местах пробита пулями и загнута. Скорее всего, это не следы боев, а последствия тренировки деревенских "снайперов" после войны. На входе в сквозник встречает бойница обороны входа

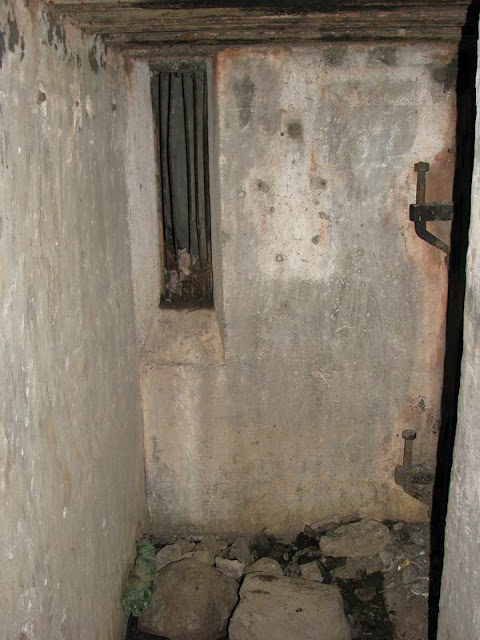

В сквознике относительно сухо. Под ногами валяются крпные валуны из консервационной закладки входного проема. Продух сквозника прикрывает сохранившаяся решетка. На косяке проема ведущего в боевой каземат сохранились две петли от тяжелой герметичной двери


Андрей Иванов заглядывает вовнутрь сооружения. В каземате сантиметров на двадцать стоит вода и много битого бутылочного стекла, которое неприятно хрустит под ногами при передвижении. Благодаря этому сочетанию мало желающих от "шашлычников" залезть в каземат и поживиться деревянными деталями для костра. Начнем осматривать каземат по часовой стрелке. Слева на стене закреплены кронштейны для оборудования, а под ними сохранилось откидное сидение радиста/телефониста (?). Как можно было поместиться на этом сидении для меня загадка, но такое расположение сидения под оборудованием встречается не так уж и редко


В воде плавают остатки опорного стола разломанного пулеметного станка СТАД. Обратите внимание, похоже здесь сохранился лимб с градусной шкалой или как минимум металический погон по которому на роликах вращалась верхняя подвижная часть станка

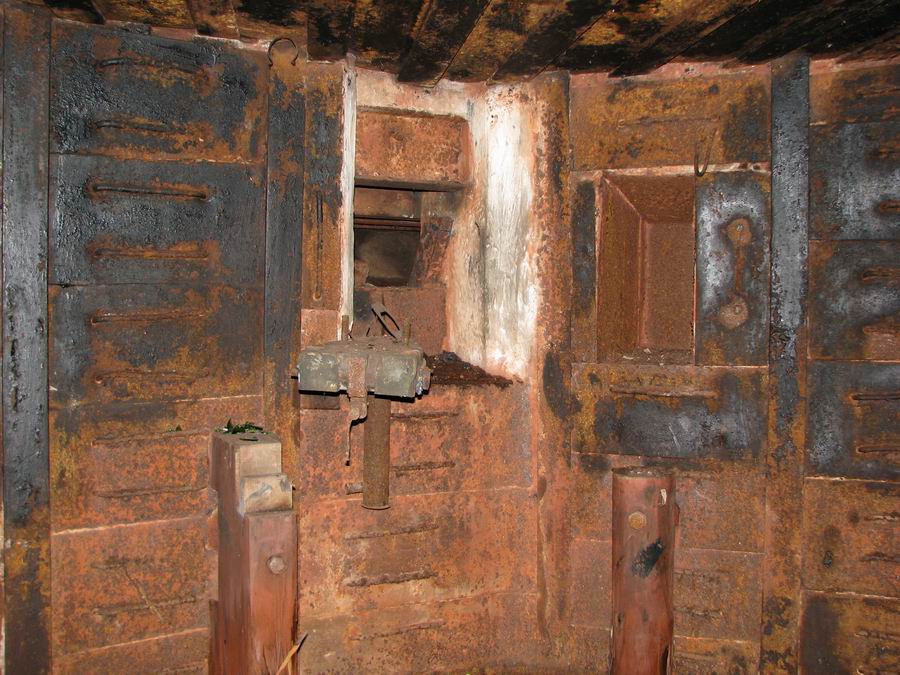

Левая амбразура сохранила импровизированный амбразурный узел по мотивам П-31. Мы знаем, что в 1931 году 26 сооружений Псковской УП были построены без амбразурных узлов [РГВА, Ф. 22, Оп. 32, Д. 1524] . Их установили позже, предположительно в 1936 году по программе доусиления и достройки УРа. Установить стандартные узлы П-31 в уже готовую коробку ДОТа возможности не было и поэтому использовали кустарные изделия, вероятно, псковского производства. Сохранились и остатки станка СТАД с трубой гильзоулавливателя, но без крепежных элементов пулемета и сидения пулеметчика. Справа видна ниша в бетоне для коробки с пулеметными лентами. При стрельбе в левой части сектора обстрела коробка уходила в эту нишу и обеспечивала максимально возможный сектор обстрела, хотя при таком устройстве несколько ослаблялась конструкция фронтальной стены. Противооткол рядом с нишей срезан мародерами


На фото хорошо видна дубовая плаха к которой крепился пулемет "Максим", жестяная рамка отверстия гильзоулавливателя и струбцина для жесткой фиксации подвижной части станка на опорном столе, который сейчас плавает в воде


Когда-то мародеры пытались срезать броневую заслонку амбразуры, но что-то пошло не так и она осталась на месте в отличии от двух других. На фото хорошо видны крепления под импровизированный шпингалет для фиксации заслонки в закрытом виде. Как она закреплялась в боевом положении трудно сказать второго отверстия под шпингалет не видно


Центральная амбразура сооружения. Здесь сохранность примерно такая же, правда отсутствует броневая заслонка. Под потолком видно крепления вытяжной вентиляции


Жестянка закрепляющая брезент для герметизации соединения гильзовыбрасывателя пулемета и гильзоулавливателя станка отогнута на шарнире. Внизу у трубы гильзоприемника виден характерный "сосок" через который из брезетового мешка со стреляными гильзами откачивались пороховые газы и выводились за пределы сооружения. В противном случае расчет ДОТа быстро бы угорел.
Вероятно именно такая конструкция гильзоулавливателей удостоилась упоминания в спец-сообщении о недочетах в состоянии Псковского укрепрайона Комкору Хозину от 7 февраля 1939 года за подписью зам. нач. ОО НКВД ЛВО капитана госбезопасности Самохвалова и нач. 6 отд. ОО НКВД ЛВО лейтенанта госбезопасности Богданова:...13) Во время стрельбы из пулеметов к пулеметам прикрепляются гильзоулавливатели которые из-за конструктивных недостатков плохо пропускают стрелянные гильзы, в результате чего, имеют место частые порчи пулемета. [РГВА, Ф. 25888, Оп. 3, Д. 174, Л. 5].


Третья амбразура со срезанной заслонкой и стандартными остатками станка СТАД


Обратите внимание на металлический язычок на планке крепления сидения. Сидение срезано мародерами


Это достаточно топорно сделанная стрелка которая должна отсчитывать градусы направления ведения огня по лимбу на опорном столе. Сохранившаяся деревянная подвижная балка вместе с закрепленным на ней пулеметом на роликах двигается по этому лимбу описывая дугу вокруг штыря. Эта система позволяла открывать огонь в заданном направлении по команде, даже если пулеметчик не видел цель. Например в тумане, ночью или для заградительного огоня на дальней дистанции.


Ружейная заслонка РЗ-31 амбразуры обороны входа расположена вертикально в отличии от ДФС 4 и 6 с горизонтальным расположением. Чем было вызвано такое расположение трудно сказать, но все говорит за то что заслонка была установлено уже после отливки сооружения. Собственно заслонка здесь срезана автогеном по петлям, осталось только обрамление амбразуры и ее запор


Вообще интерьеры сооружения неплохо сохранились, порезано и растащено достаточно мало. Перед тем как уходить посмотрим на потолок покрытый швеллерами противооткола со вставками из котельного железа. Небольшое отверстие по центру - антенный вывод, трубу которого мы видели снаружи


Подведем итог: ДОТ 7 легко доступен для внешнего осмотра и безусловно интересен для любителей военной истории как типичная трехамбразурная огневая точка 1931 года постройки второй линии обороны с хорошо сохранившимися элементами интерьеров. Достройка этого сооружения растянулась на енсколько лет и была обеспечена силами псковских предприятий.

Фотографии сооружения сделаны 12 сентября 2008 года и 23 мая 2009 года в рамках проекта "Забытые крепости ХХ века".

* - Схема любезно предоставлена Олегом Тульновым (СПб)
